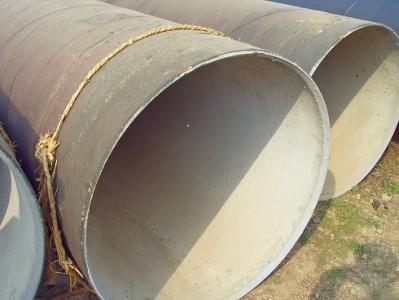

水泥砂漿襯裏防腐鋼管

規(guī)格：Ф159mm-Ф2220mm

材質(zhì)：Q235 Q345 L245 L290 L360

标準(zhǔn)：CECS10:89或GB50268-2008

      第二：水泥砂漿(jiāng)襯(chèn)裏防腐的工藝

      水泥砂漿襯裏防腐是指通常所說的1：3水泥砂漿是用1份水泥和3份砂配合,實際上忽視瞭(le)水的成分,一般在0.6左右比例,即應成爲0.6：1：3 ,水泥砂漿裏按比例加入石子,就成爲混凝土。100号水泥砂漿是指它的強度是100kg/cm2,但是現在全部改成以MPa爲單位瞭(le),100号對應於(yú)M10。配合比根據原材料不同、砂漿用途不同而不同,以常用的42.5普通矽酸鹽水泥、中砂配100（M10）砌築砂漿爲例：水泥305kg：砂1.10m3：水183kg。 砂漿的标号有M3，M5，M7.5，M10，M12.5，M15，M20，M25，M30，M40幾種。砂漿按用途分有砌築、抹灰、接縫幾種，和标号無關。

      水泥砂漿的施工有兩種方法。一是地面離心法。主要适同於(yú)DN400口徑以下的管道内襯(chèn)施工。而是地下噴塗法，主要适用於(yú)DN700口徑以上的管道在地下防腐施工。

      水泥沙漿襯裏同金屬管道分别爲兩種材質，砂漿對管道的結合力如何？尤其是鋼管内防腐層是否會在運輸，安裝等外力作用下脫落？即其機械強度怎樣？根據國外實驗的數據可以證明其機械強度。 鋼管在受外壓變形變扁平時，砂漿會産生“發狀”裂縫，但要砂漿從管壁上剝(bō)離卻是非常困難的，在口徑DN800毫米壁厚爲7.1毫米的鋼管上，截取一米長的管段，塗襯11毫米厚的砂漿塗層，當扁平量7-8毫米時，可以看到“發狀”裂縫的出現。當扁平量增加到50毫米時，裂縫逐漸增加到邊(biān)部全管段，實驗結果，管徑1%的扁平量時産生“發狀”裂縫，當扁平量爲6-9%的場合，沙漿塗層開始崩裂，達到管徑30%時剝(bō)落。這在施工中是決不允許發生的。據測定，在DN1100管子上，最小扁平量爲15毫米，DN1800管上爲21毫米。由此可見，管徑的增大，産生裂縫的扁平量也随之增大。

      水泥砂漿防腐工作完成後還有最重要的一道工序，那就CECS10:89或GB50268-2008是風幹。就是指在自然狀态下風幹2-3天。主要是防止在裝運的途中由於(yú)颠簸導(dǎo)緻水泥砂漿出現裂縫！

      水泥砂漿的用途,在建築工程中,一是基礎(chǔ)和牆體砌築,用做塊狀砌體材料的粘合劑,比如砌毛石、紅磚要用水泥砂漿；二是用於(yú)室内外抹灰。 　　

     水泥砂漿在使用時,還要經常摻(càn)入一些添加劑如微沫劑、防水粉等,以改善它的和易性與粘稠度。 水泥砂漿标号強度的意思是指對按标準方法制作和養護的立方體試件,在28d齡期,用标準試驗方法測(cè)得的抗壓強度總體分布中的一個值。

    第三：水泥砂漿(jiāng)防腐鋼(gāng)管執行标準

    CECS10:89或GB50268-2008

    第四：水泥砂漿(jiāng)防腐鋼(gāng)管用途

     适用高層(céng)建築給水、熱網供熱、自來水工程、燃氣輸送、埋地輸水等管道。污水處(chù)理：污水處(chù)理排放管、污水管以及生物池防腐工程農業：農業灌溉用管、深井管、排水管等網路.
